マグネット キャップ

キャップ磁石は磁気エネルギーを有効に利用した製品です。磁石面しか吸着しませんが、片面の磁力をキャップの先端に集中させる為、単体の磁石(同種・同サイズ)と比較して数倍の吸着力が得られます。

強力なネオジム磁石、サマコバ(サマリウムコバルト)磁石に金属キャップを取り付けた磁石製品です。


この製品に関するご質問やオーダーメードのお問い合わせなどは、いつでもお気軽にお問い合わせください。下記のボタンをクリックすると、直接メールの画面へいけます。

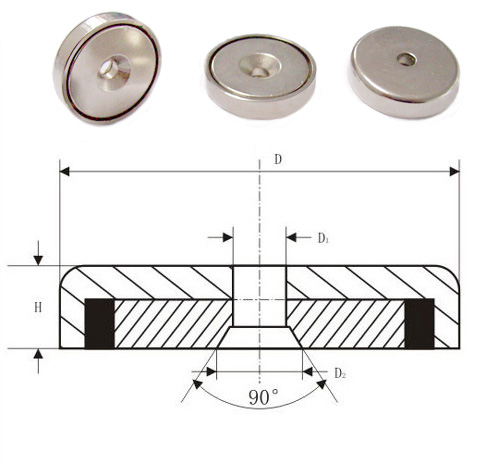

キャップネオジム磁石 丸型 皿穴タイプ

cupmagnet
Model D(mm) D1(mm) D2(mm) H(mm) Weight(g)
GF-A16 16 3.5 6.5 5.3 5.5
GF-A20 20 4.5 8.6 7.2 12
GF-A25 25 5.5 10.5 8 21
GF-A32 32 5.5 10.5 8 37
GF-A36 36 5.5 10.5 8 45
GF-A42 42 6.5 12.5 9 72
GF-A48 48 8.5 18 11.5 125
GF-A60 60 8.5 18 15 250
GF-A75 75 10.5 19 18 465

キャップネオジム磁石 角型 皿穴タイプ

capmagnet02
Model OD×ID×H(mm) Attractive Power(kgf)
GF-B10 10×13.5×5(M3) 2.64
GF-B20 20×13.5×5(M3) 4.835
GF-B30 30×13.5×5(M3) 7.452
GF-B40 40×13.5×5(M3) 10.476
GF-B50 50×13.5×5(M3) 13.834
GF-B60 60×13.5×5(M3) 17.462
GF-B80 80×13.5×5(M3) 25.364
GF-B100 100×13.5×5(M3) 33.948
GF-B120 120×13.5×5(M3) 43.078
